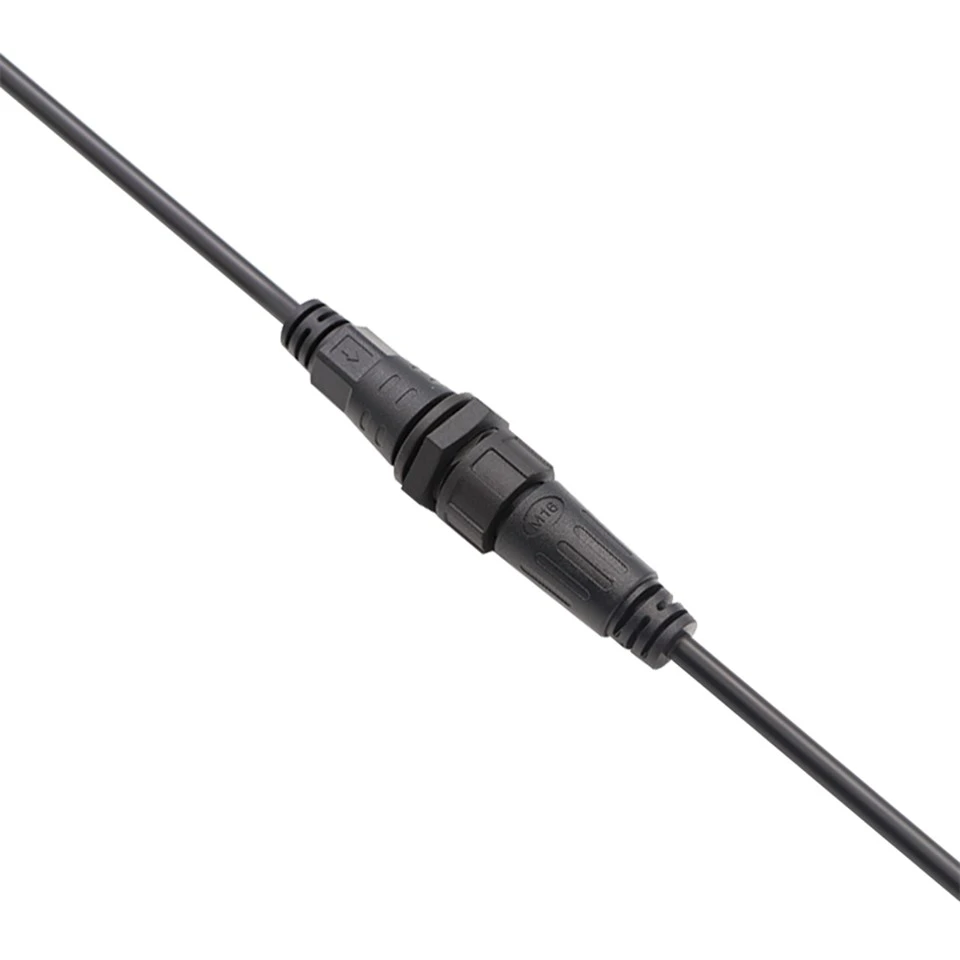

מחבר M16 4 עמיד למים עם הברגה של פין IP67

ה-M16 4-pin מכוון לתאורה ימית, לוחות בקרה והגדרות מתח חיצוניות הזקוקות ל-6A/250V על פני מספר מעגלים היברידיים. החוט הוא M16×1.0 - ננעל היטב בסביבות של רעידות גבוהות כמו מערכות גנרטורים, מתלי HVAC וציוד לצד המזח. אותו עמוד שדרה חשמלי כמו שאר בני המשפחה: פחות או שווה להתנגדות מגע של 10mΩ, בידוד גדול או שווה ל-500MΩ ב-DC 500V, 1.5kV דיאלקטרי, טוב ל-1,500 מחזורים. אטם IP67, סיכות בציפוי ניקל, מעיל PVC – מגיע מ-20 מעלות עד +85 מעלות , רטוב או מאובק, אין בעיה. כבל OD עד 8.0 מ"מ. מעגל מקביל תומך בפריסת שרשרת דייזי. אנו יכולים להתאים תצורות פינים ומכלולי כבלים בהתאם. הסיכה הנוספת מעניקה לך יותר גמישות מאשר גרסאות 2 או 3 פינים, מבלי לוותר על כל עמידות.

שלח החקירה

Dongguan Hejiaxin Technology Co., Ltd. היא אחת מהיצרניות והספקיות המובילות של מחבר ip67 עם הברגה עמיד למים m16 4 בסין. אנא אל תהסס למכור מוצרים עמידים בסיטונאות מתוצרת סין כאן ולקבל מחירון מהמפעל שלנו. כל המוצרים המותאמים אישית הם באיכות גבוהה ובמחיר תחרותי.

מפרט טכני

פָּרָמֶטֶר	מִפרָט
דירוג מתח	AC250V
R ating נוכחי	פחות או שווה ל-6A
זמנים של תקע	1500
מקסימום כבל OD	פחות או שווה ל-8.0 מ"מ
מבנה המעגל	מַקְבִּיל
צור קשר עם התנגדות	10mΩ
מבנה בידוד	500MΩatDC500V
סיבולת מתח בטמפרטורת החדר	1.5KV
דירוג טמפרטורה	-20 מעלות ~+85 מעלות
מפלס עמיד למים	IP67

מפרט חומר

פָּרָמֶטֶר	מִפרָט
חומר חוט	PVC, גומי
חומר ג'ק	PVC
חומר סיכה	פליז מצופה-ניקל
טבעת איטום	גוּמִי

שרטוט הנדסת מוצר

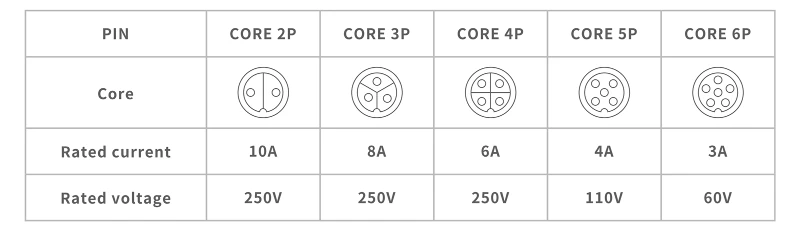

Core Configuration Diagram

Dimensional Drawing

CAD נותן לנו: תקע זכר באורך 49.1 מ"מ, חוט התאמה 13.6 מ"מ, אום צימוד 20.4 מ"מ על פני שטוחים. כלי קיבול נקבה 54.1 מ"מ כולל, עומק הברגה 21.7 מ"מ, אום הרכבה 21.1 מ"מ AF. M16×1.0 בשני הקצוות. הדירוג עבור 4 פינים הוא 6A/250V - 2 פינים עושה 10A/250V, 3 פינים 8A/250V, 5 פינים 4A/110V, 6 פינים 3A/60V. ISO 2768‑m. PDF או DWG זמינים לפי בקשה. אם עובי הפאנל או כניסת הכבל שלך אינם סטנדרטיים, אנו יכולים לשנות את אורך המארז, מפרט הברגה בצד הפאנל או סידור המגע כך שיתאים.

פירוט המוצר

תקע זכר (גרסת 5 פינים)

תמונה זו מציגה את התקע הזכרי של גרסת ה-5 פינים (למטרות המחשה), עם חמישה מגעי פליז מצופים ניקל המסודרים בתבנית הרגילה המעגלית M16. בית ה-PVC השחור והחוט החיצוני M16×1.0 נראים בבירור. תמונה זו עוזרת לאמת את מצב הסיכה והכיוון לפני ההזדווגות.

שקע נקבה עם טבעת מחבר עגול (גרסת 5 פינים)

תמונה זו מציגה את שקע הנקבה של גרסת ה-5 פינים (למטרות המחשה) עם טבעת המחבר המעגלית שלו מחוברת. חמשת מגעי השקע ובית ה-PVC השחור נראים בבירור, יחד עם הברגה הפנימית M16×1.0. הטבעת המעגלית מספקת תמיכה ויישור מכאניים נוספים במהלך ההזדווגות. תמונה זו מסייעת בבדיקת מצב המגע ויישור ההרכבה.
