מחבר M16 2 Core Panel Mounted Waterproof IP67

גרסת הפאנל של ליבת ה-M16 2 בנויה להתקנה קבועה - עוברת דרך חתך עגול עם תותב הברגה ומכונת כביסה אטימה. עיצוב זה מבטל חורי כבלים מעבר, מה שאומר פחות מקומות ללחות להתגנב אליהם. טוב עבור ארונות בקרה, תיבות חיבור, מארזים חיצוניים. 10A/250V AC, חוט M16×1.0. חשמל: פחות או שווה להתנגדות מגע של 10mΩ, בידוד גדול או שווה ל-500MΩ ב-DC 500V, עמידות דיאלקטרית של 1.5kV, 1,500 מחזורים. אטם IP67, פיני פליז בציפוי ניקל, בית PVC, -20 מעלות עד +85 מעלות. מעגל מקביל. עובד היטב עבור מערכות בקרה OEM, הפצה עמידה בפני מזג אוויר, ובניית פאנלים שבהם שמירה על המתחם האטום היא בראש סדר העדיפויות. טווח עובי הפנל מופיע בשרטוט - בדוק אותו לפני שאתה חותך.

שלח החקירה

Dongguan Hejiaxin Technology Co., Ltd. היא אחת מהיצרניות והספקיות המובילות של מחבר ip67 עם הברגה עמיד למים של m16 2 בסין. אנא אל תהסס למכור מוצרים עמידים בסיטונאות מתוצרת סין כאן ולקבל מחירון מהמפעל שלנו. כל המוצרים המותאמים אישית הם באיכות גבוהה ובמחיר תחרותי.

מפרט טכני

פָּרָמֶטֶר	מִפרָט
דירוג מתח	AC250V
R ating נוכחי	פחות או שווה ל-6A
זמנים של תקע	1500
מקסימום כבל OD	פחות או שווה ל-8.0 מ"מ
מבנה המעגל	מַקְבִּיל
צור קשר עם התנגדות	10mΩ
מבנה בידוד	500MΩatDC500V
סיבולת מתח בטמפרטורת החדר	1.5KV
דירוג טמפרטורה	-20 מעלות ~+85 מעלות
מפלס עמיד למים	IP67

מפרט חומר

פָּרָמֶטֶר	מִפרָט
חומר חוט	PVC, גומי
חומר ג'ק	PVC
חומר סיכה	פליז מצופה-ניקל
טבעת איטום	גוּמִי

שרטוט הנדסת מוצר

Core Configuration Diagram

Dimensional Drawing -

מה-CAD: תקע זכר להרכבה על לוח 53.0 מ"מ בסך הכל, חוט תותב M16×1.0 15.0 מ"מ, הברגה בצד הלוח 14.0 מ"מ, אום הרכבה 24.1 מ"מ AF. כלי קיבול נקבה: עומק חוט התאמה 16.4 מ"מ, אום 21.5 מ"מ AF. ירידה נוכחית לסדרת ההרכבה לפאנל: 2 פינים 10A/250V, 3 פינים 8A/250V, 4 פינים 6A/250V, 5 פינים 4A/110V, עד 10 פינים 2A/60V. ISO 2768‑m. PDF/DWG זמין. וכן - ניתן לשנות את אורך המארז, פרופילי הברגה, גדלי האומים, סידורי המגע כך שיתאימו לעובי הפנל ולצורכי כניסת הכבל שלך. רק ספר לנו עם מה אתה עובד.

פירוט המוצר

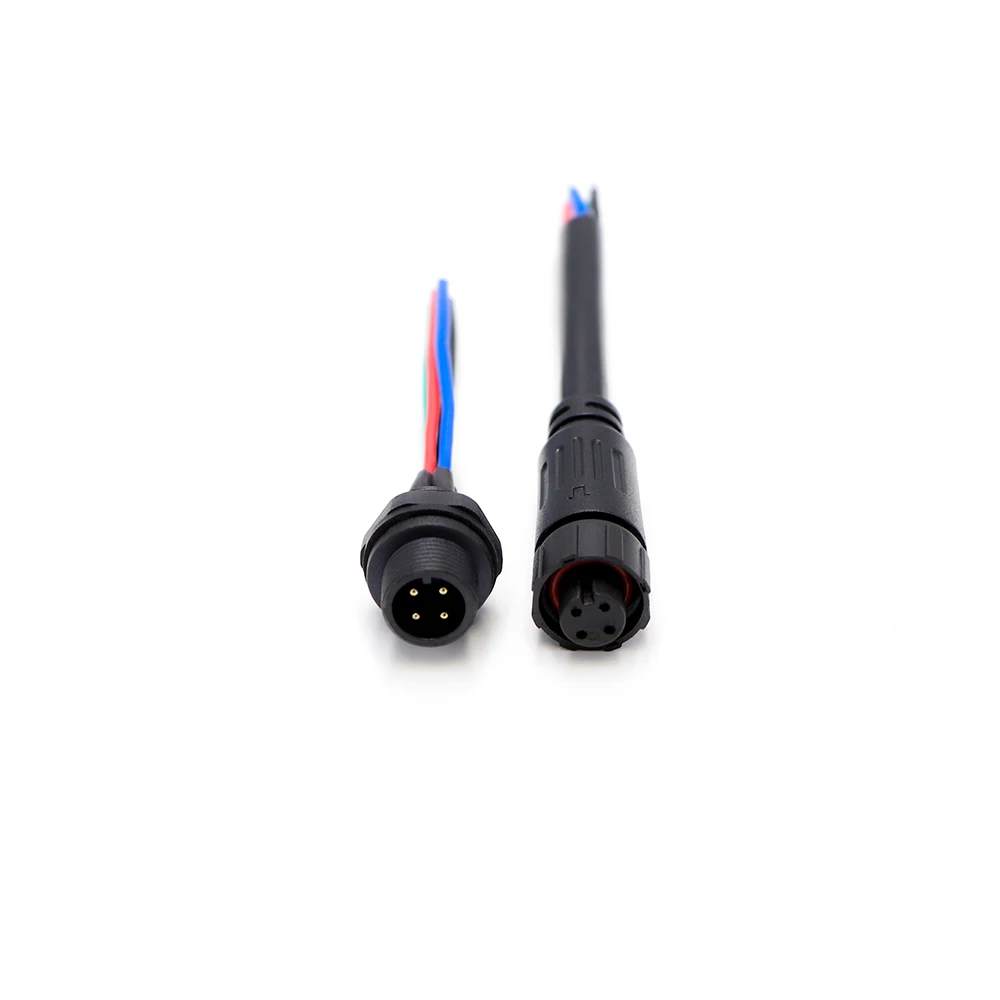

זכר ונקבה מבט קדמי (גרסת 4 פינים)

תמונה זו מקדימה מציגה את התקע הזכר ושקע הנקבה של גרסת 4 הפינים (למטרות המחשה) הממוקמים זה לצד זה. שניהם כוללים ארבעה מגעי פליז מצופים ניקל המסודרים בתבנית הרגילה של M16, עם מארזי PVC שחורים. תמונה זו מסייעת לאמת יישור וכיוון פינים/שקעים לפני ההרכבה.

תקע זכר מבט קדמי (גרסת 4 פינים, PVC שחור)

מבט קדמי זה מציג את התקע הזכרי של גרסת 4 הפינים (למטרות המחשה) עם ארבעה פיני פליז מצופים ניקל הנראים בבירור. בית ה-PVC השחור והחוט החיצוני M16×1.0 מוצגים גם כן. תמונה זו מסייעת בבדיקת מצב הסיכה, ישרות ואיכות הציפוי לפני ההזדווגות.
