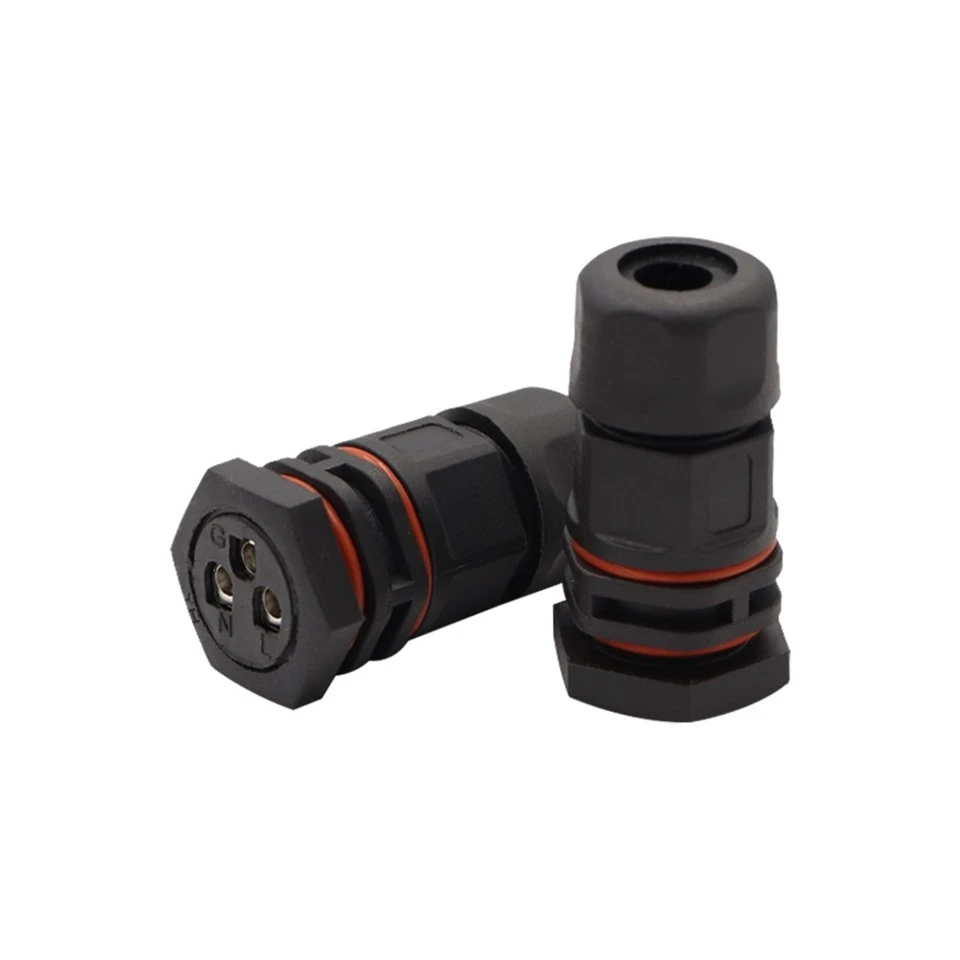

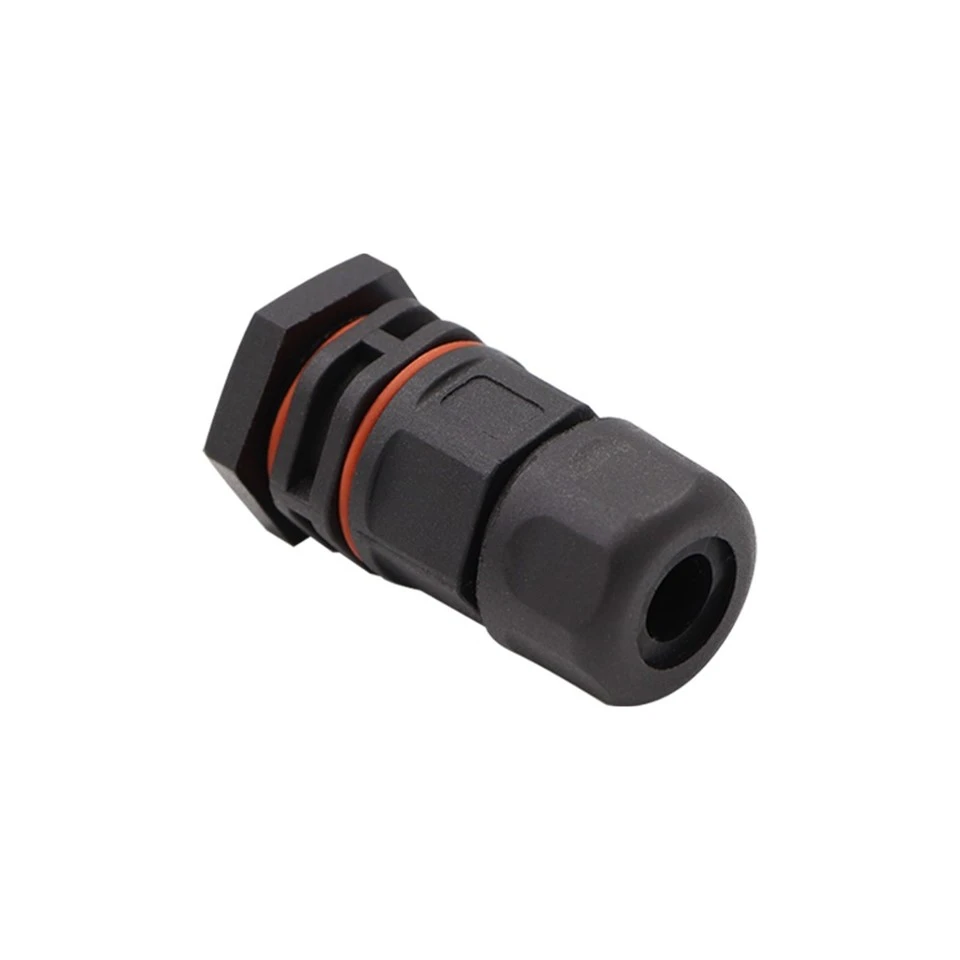

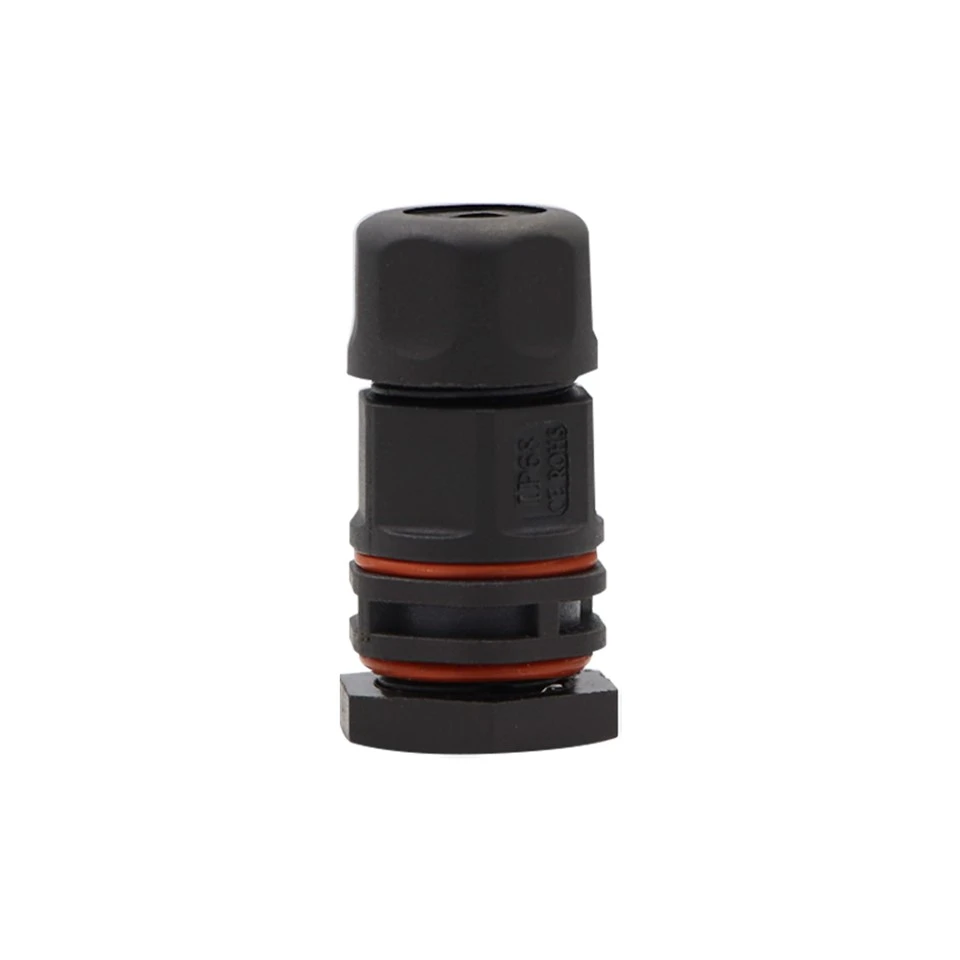

מחבר M16 3 Core Panel Mounted Waterproof IP67

המחבר עם הברגה ללוח M16 3-ליבת הלוח הוא ממשק מחיצה בעל זרם גבוה עבור חלוקת חשמל תעשייתית, בקרות מנוע וציוד חיצוני כבד - מדורג 20A/250V AC, הגבוה ביותר בסדרת M16. החוט M16×1.0 מספק נעילה בטוחה תחת רטט. ביצועים חשמליים: התנגדות מגע קטנה או שווה ל-10mΩ, בידוד גדול או שווה ל-500MΩ ב-DC 500V, דיאלקטרי עמיד ב-1.5kV AC, יציב לאחר 1,500 מחזורי הזדווגות. איטום IP67 עם פיני פליז בציפוי ניקל ובית PVC מבטיח פעולה מ-20 מעלות עד +85 מעלות. מותקן דרך מגזרת פאנל עם תותב הברגה ומכונת כביסה אטימה - ללא מעבר כבל, מפחית את חדירת הלחות. מעגל מקביל תומך בחיווט גמיש. תצורות מותאמות אישית זמינות עבור פרויקטי OEM.

שלח החקירה

Dongguan Hejiaxin Technology Co., Ltd. היא אחת מהיצרניות והספקיות המובילות של מחבר ip67 עם הברגה עמיד למים של m16 3 בסין. אנא אל תהסס למכור מוצרים עמידים בסיטונאות מתוצרת סין כאן ולקבל מחירון מהמפעל שלנו. כל המוצרים המותאמים אישית הם באיכות גבוהה ובמחיר תחרותי.

מפרט טכני

פָּרָמֶטֶר	מִפרָט
דירוג מתח	AC250V
R ating נוכחי	פחות או שווה ל-20A
זמנים של תקע	1500
מקסימום כבל OD	פחות או שווה ל-8.0 מ"מ
מבנה המעגל	מַקְבִּיל
צור קשר עם התנגדות	10mΩ
מבנה בידוד	500MΩatDC500V
סיבולת מתח בטמפרטורת החדר	1.5KV
דירוג טמפרטורה	-20 מעלות ~+85 מעלות
מפלס עמיד למים	IP67

מפרט חומר

פָּרָמֶטֶר	מִפרָט
חומר חוט	PVC, גומי
חומר ג'ק	PVC
חומר סיכה	פליז מצופה-ניקל
טבעת איטום	גוּמִי

שרטוט הנדסת מוצר

Core Configuration Diagram

Dimensional Drawing

הציור הממד מספק נתונים מכאניים מרכזיים לכל תמצית CAD מצורפת. תקע זכר להרכבה בלוח: אורך כולל 24.3 מ"מ (עם אום), אורך חוט משולב 12.5 מ"מ, רוחב אום צימוד 25.7 מ"מ על פני שטחים שטוחים. כלי קיבול נקבה: עומק חוט התאמת 14.8 מ"מ, אזור דחיסה של איטום 6.6 מ"מ. שניהם משתמשים בחוטים M16×1.0. טבלת תצורת הליבה מציינת עבור גרסת 3 פינים זו: 20A/250V (2 פינים גם 20A/250V). תצורות סיכות מותאמות אישית וממדים מכניים זמינים - אנו יכולים להתאים את אורך המארז, פרופיל הברגה, גודל האגוזים וסידור המגע כך שיתאימו לעובי הפנל ולדרישות הכבל הספציפיות שלך. סובלנות לפי ISO 2768‑m. PDF/DWG זמין עבור שילוב CAD.

פירוט המוצר

טבעת מחבר עגול

תמונה זו מציגה את אביזר טבעת המחבר העגול. הטבעת מספקת תמיכה ויישור מכאניים נוספים במהלך ההזדווגות, מה שמבטיח חיבור תקין של החוטים M16×1.0. גימור ה-PVC השחור מתאים לבית המחבר למראה עקבי ועמידות בפני קורוזיה.

ממשק הברגה (PVC שחור)

תמונה זו מציגה את ממשק ההזדווגות עם הברגה עם בית PVC שחור. ההברגה החיצונית M16×1.0 ופרופיל ההברגה הפנימי נראים בבירור. חומר ה-PVC השחור מספק בידוד חזק ועמידות בפני קורוזיה עבור סביבות תעשייתיות.
