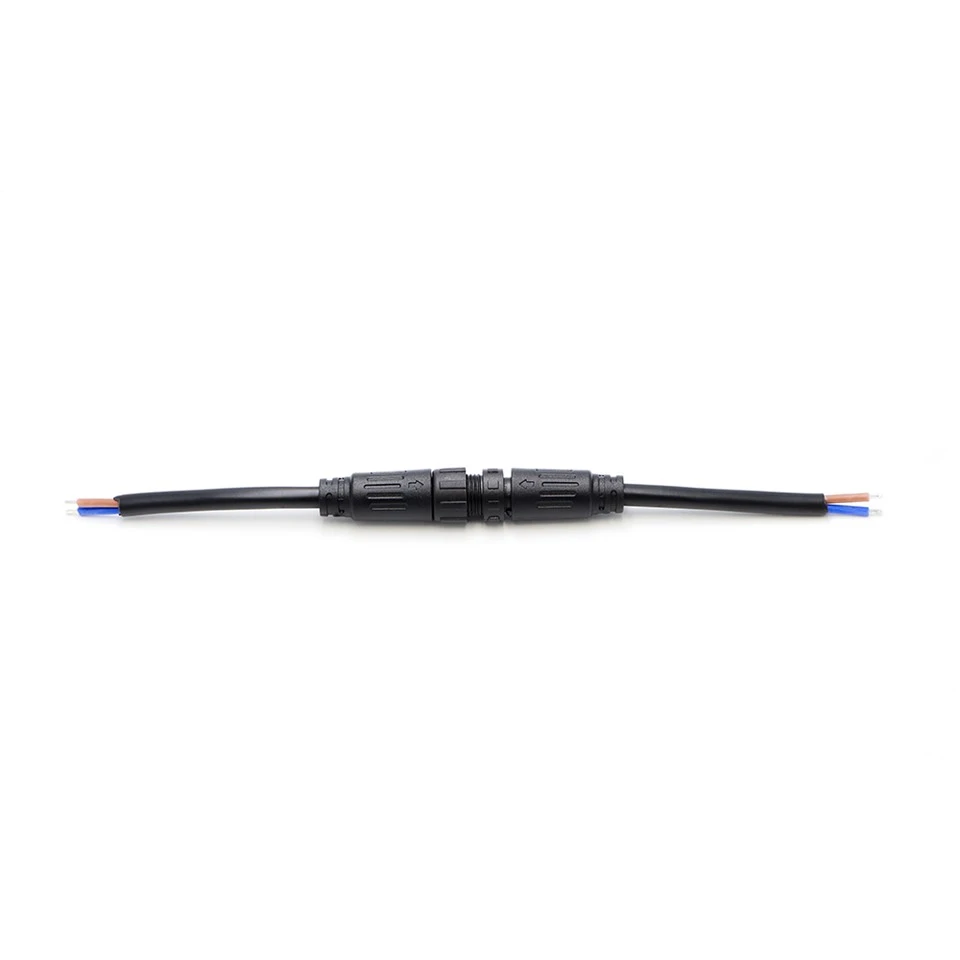

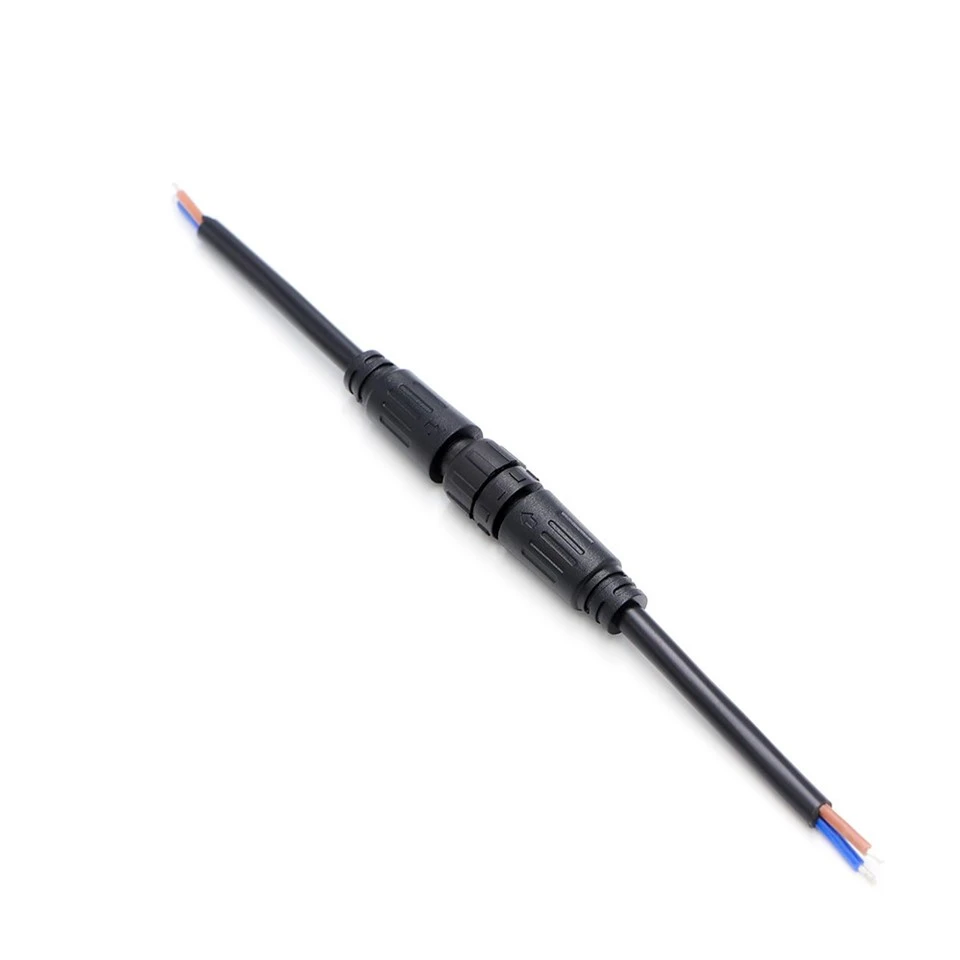

מחבר M12 3 עמיד למים עם הברגה של פין IP67

Dongguan Hejiaxin Technology Co., Ltd. היא אחת מהיצרניות והספקיות המובילות של מחבר ip67 עם הברגה עמיד למים m12 3 בסין. אנא אל תהסס למכור מוצרים עמידים בסיטונאות מתוצרת סין כאן ולקבל מחירון מהמפעל שלנו. כל המוצרים המותאמים אישית הם באיכות גבוהה ובמחיר תחרותי.

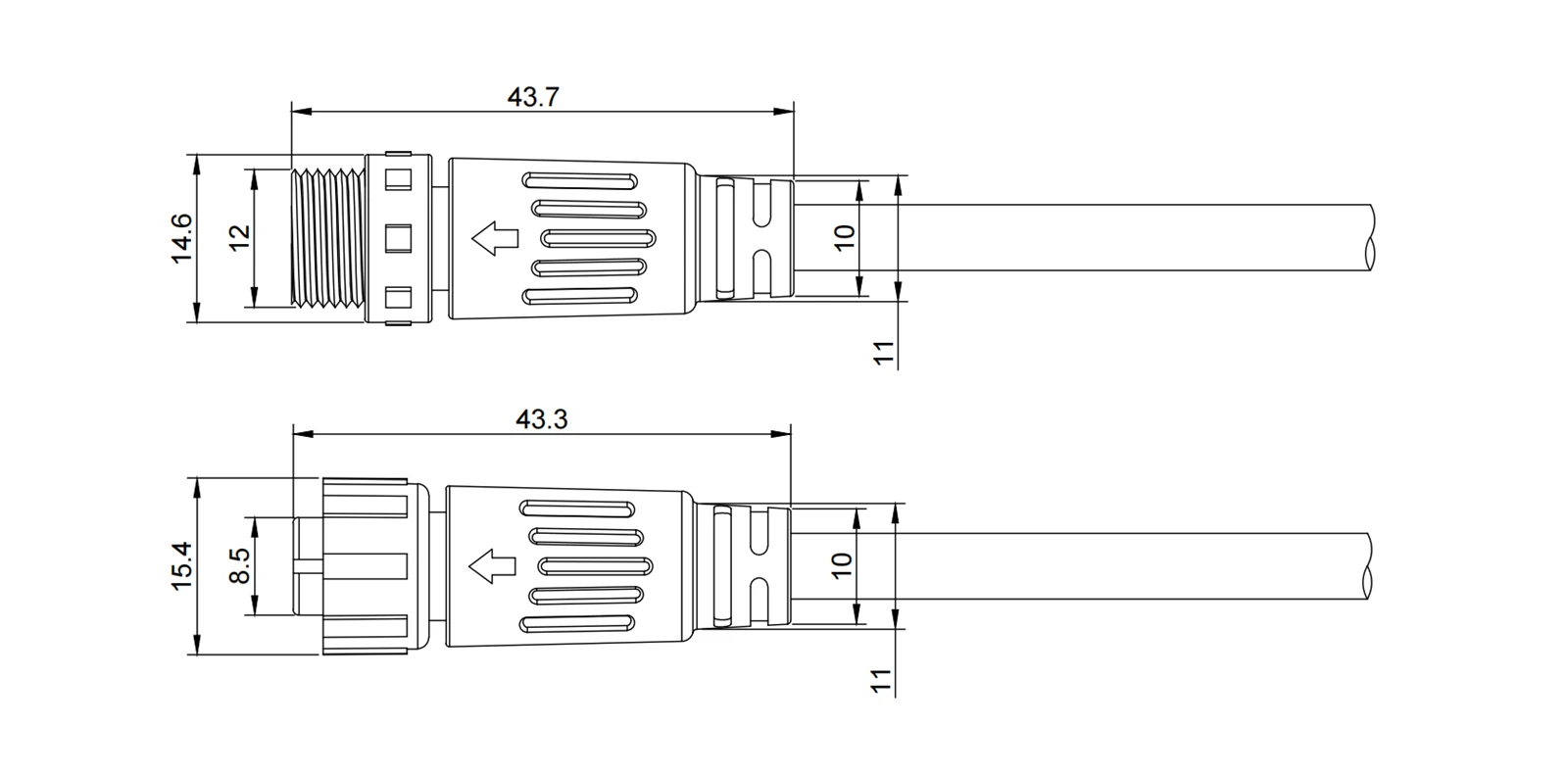

הציור הממד מספק נתונים מכאניים מרכזיים לכל תמצית CAD מצורפת. תקע זכר אורך כולל 43.7 מ"מ, עם אורך חוט התאמה 14.6 מ"מ וחוט צד- 12.0 מ"מ; כניסת כבל מקבל עד 6.0 מ"מ OD. אורך כולל של כלי קיבול נקבה 43.3 מ"מ, הכולל עומק הברגה של 15.4 מ"מ על פני ההזדווגות ו-8.5 מ"מ בצד ההרכבה - שימו לב לאי-סימטריה בין אורכי חיבור זכר/נקבה. המכלול המושלם במלואו מצטמצם למעטפה שצוינה. כל החוטים הם M12×1.0; סובלנות לפי ISO 2768-m. מיקום מפתח הקיטוב מסומן כדי להבטיח כיוון נכון. PDF/DWG זמין עבור שילוב CAD. ודא את עומקי ההתקשרות של 14.6 מ"מ ו-15.4 מ"מ בעת חישוב מרווח הפנל וחפיפת הברגה.

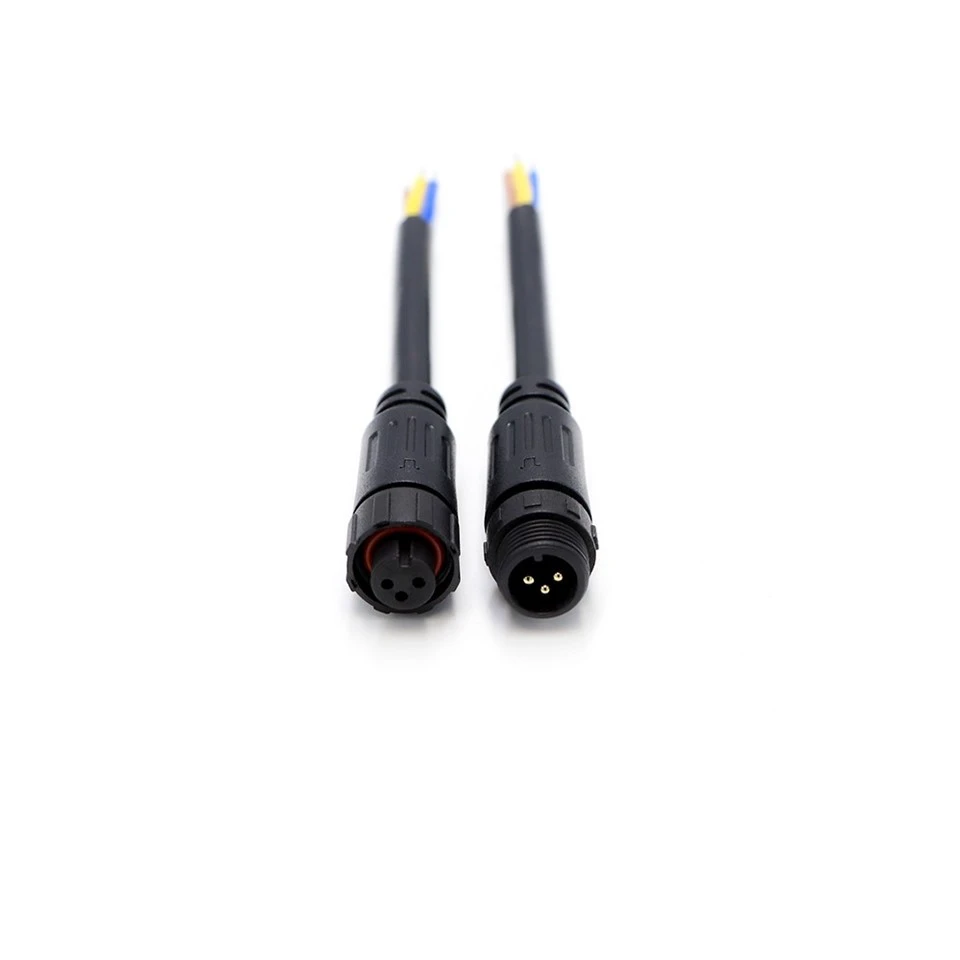

תקע זכר מבט קדמי (3 פינים, בית PVC שחור)

מבט קדמי-מציג את התקע הזכרי עם שלושה מגעי פליז מצופים-ניקל המסודרים בתבנית הרגילה של M12 (סיכות בקוטר 1.0 מ"מ). בית ה-PVC השחור יצוק מספק הגנה מכנית ובידוד חשמלי; מפתח הקיטוב האינטגרלי נראה במיקום השעה 12, מה שמבטיח כיוון נכון במהלך ההזדווגות. עיצוב הפנים הסמוק מאפשר ניקוי קל של פסולת לפני החיבור. אין טבעת איטום חשופה בצד זה - היא שוכנת מאחורי שורש החוט. השתמש בתמונה זו כדי לאמת את מצב הסיכה, מרכוז והיעדר כתמים או דפורמציה לפני ההרכבה.

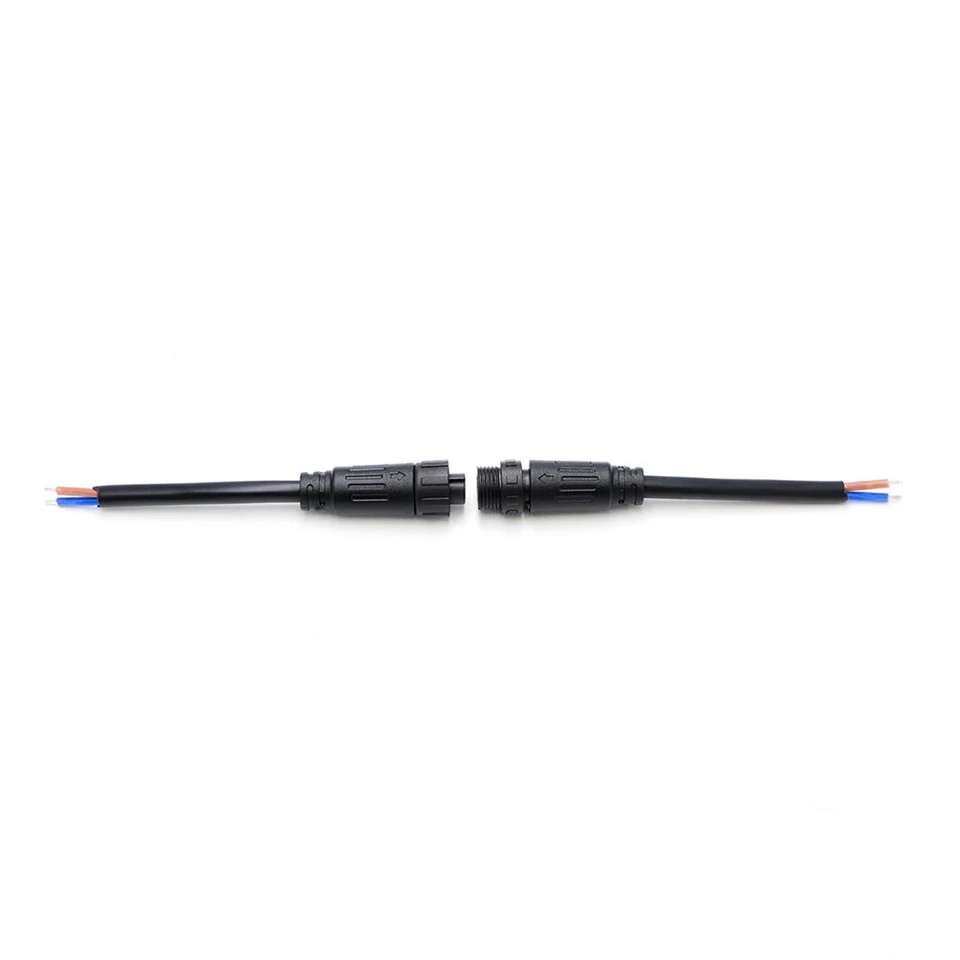

זכר ונקבה מופרדים (הדגשה של עיגול אדום)

תמונה זו מציגה את התקע הזכרי (משמאל) ושקע הנקבה (מימין) מופרדים, עם עיגול אדום המדגיש את טבעת O-האטימה על שורש החוט הזכר - אלמנט האיטום הראשי IP67. שני חוטי המתכת (M12×1.0) נראים במלואם; הסימון האדום מסייע באיתור החותם לפני ההרכבה, ומונע השמטה במהלך התקנת השטח. חומר הטבעת O- הוא גומי, תואם ל-20 מעלות עד +85 מעלות ועמיד בפני לחות וכימיקלים קלים. תמונה זו משמשת כתזכורת חזותית לבדיקת טבעת ה-O- עבור חתכים או בלאי לפני כל הזדווגות.
